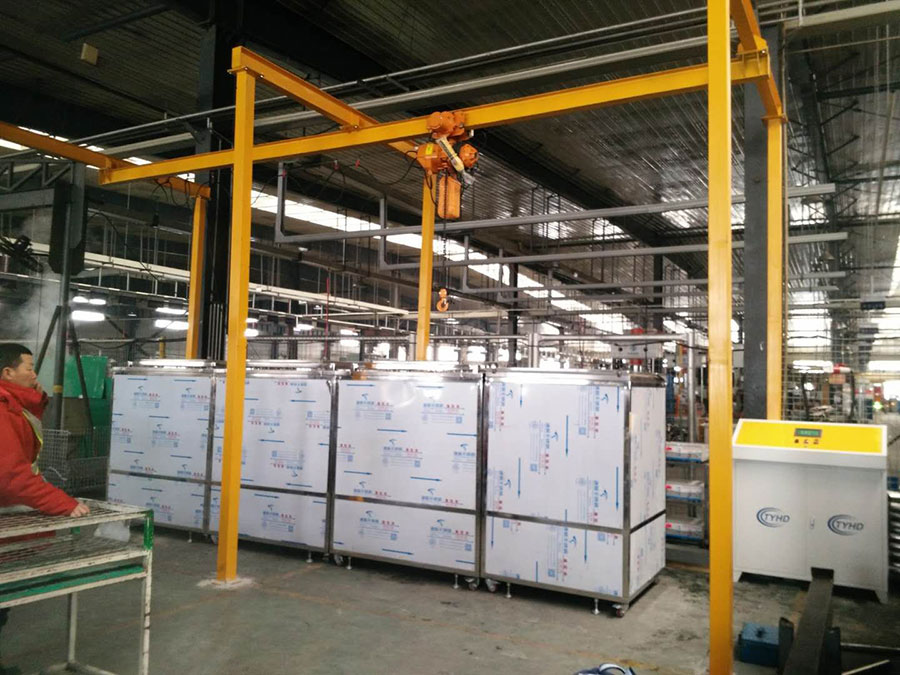

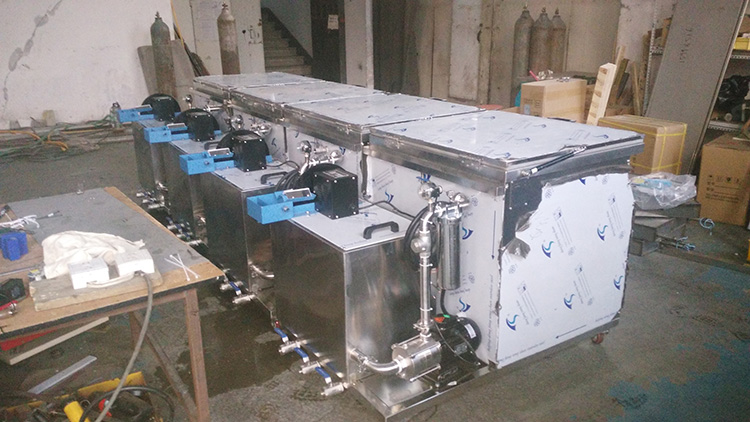

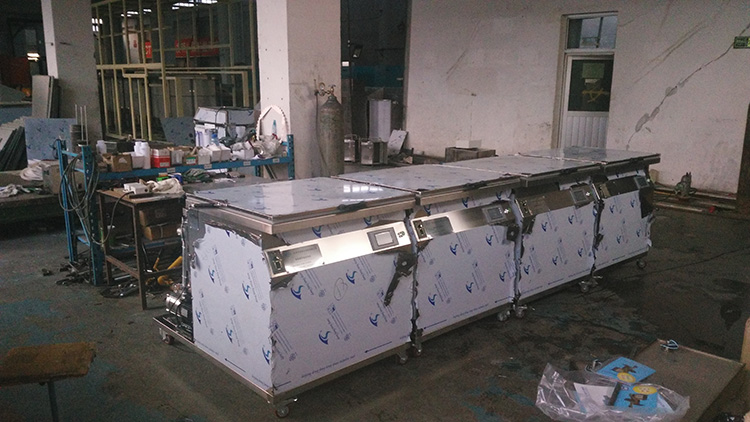

四工位滾筒式超聲波清洗設備

TYHD-4G3500

　　槽體：4個清洗槽內尺寸：600mm×450mm×350mm清洗槽布置為下凹式，槽子底部斜底焊接，便于排水和排渣。

超聲功率配備

：3500W/槽，換能器采用底部布置，共分1組電源驅動,換能器采用臺灣“先寧”28KHz壓電陶瓷換能器，單個功率100W;整機超聲波總功率3500W，能器總數為35只。采用螺柱焊接工藝安裝換能器,保證換能器永不脫落的同時延長了換能器的使用壽命.換能器分布為底部分布,功率分配均勻合理.電源：380V;50HZ;三相五線制。

　　工作參數：

　　1、超聲波總功率：3.5KW/槽;

　　2、超聲波頻率: 28KHz，

　　3、每槽加熱總功率：4KW.

　　轉籃驅動：渦輪蝸桿減速電機;轉籃尺寸：Ø250*490;轉籃數量：4;

　　轉動速度：5-8轉/分鐘

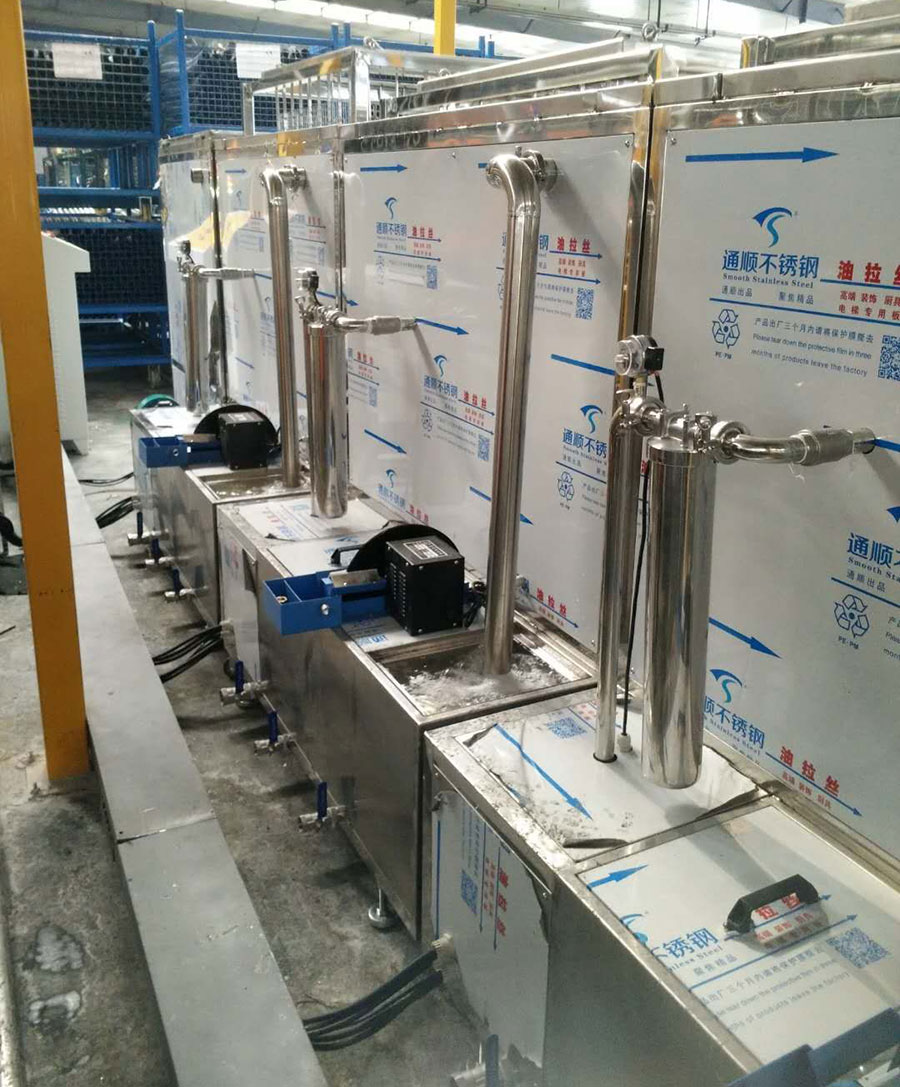

　　循環過濾系統：1.儲液槽：尺寸：L400×W400×H300mm ，2.0mm SUS304不銹鋼制作, 儲液槽分為A,B,C三個區，除油區A，擋碴區B，清水區C。當液體從溢流口流到儲液槽A區后，擋油板把油污擋在A區，通過盤式油水分離器除去，清水通過擋油板下部進入B區，然后通過B區的擋碴板溢流到C區，最后通過大流量泵，經不銹鋼過濾器泵入清洗槽，沉碴經B區擋碴板阻擋留在B區。

　　2.液位：設有高低液位保護。

　　3.排水管：用于排放儲液槽中廢液，與系統排水總管相連。

　　4.清洗儲液槽中設有盤式油水分離器排放裝置，可以不間斷地把清洗液中的浮油排除回收處理.
