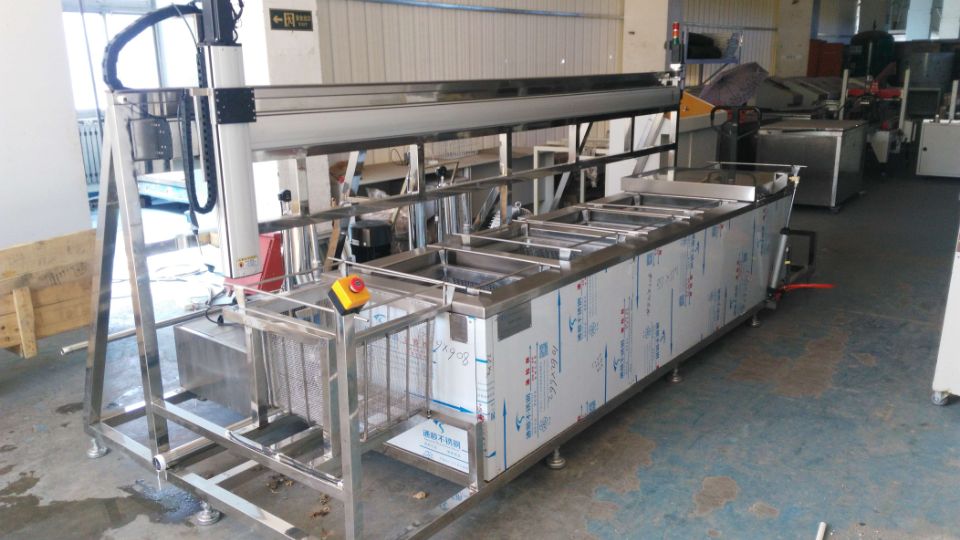

單臂式自動化超聲波清洗烘干設備

單臂式自動化超聲波清洗烘干設備

工作程序：

設計為自動化機械單臂式超聲波清洗烘干設備，傳遞工件方式從左進右出工件料筐通過單機械臂傳送系統進行清洗工藝流程。

進料→1超聲波除油清洗→2液下噴淋漂洗→3超聲波精洗→4風切→5紅外熱風循環干燥→出料

設備描述：

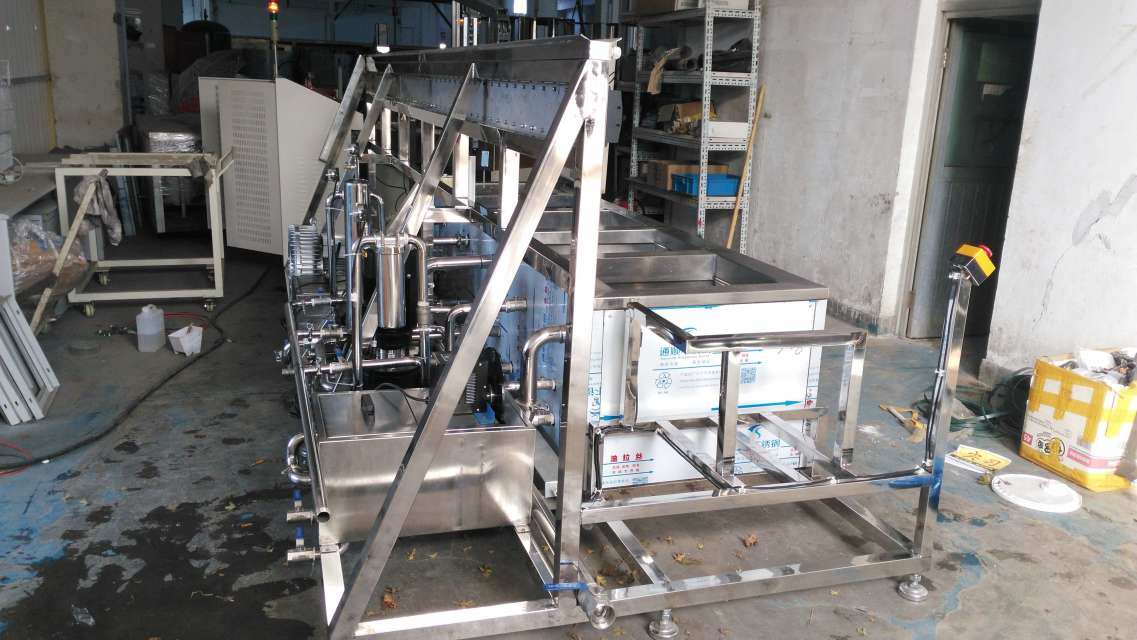

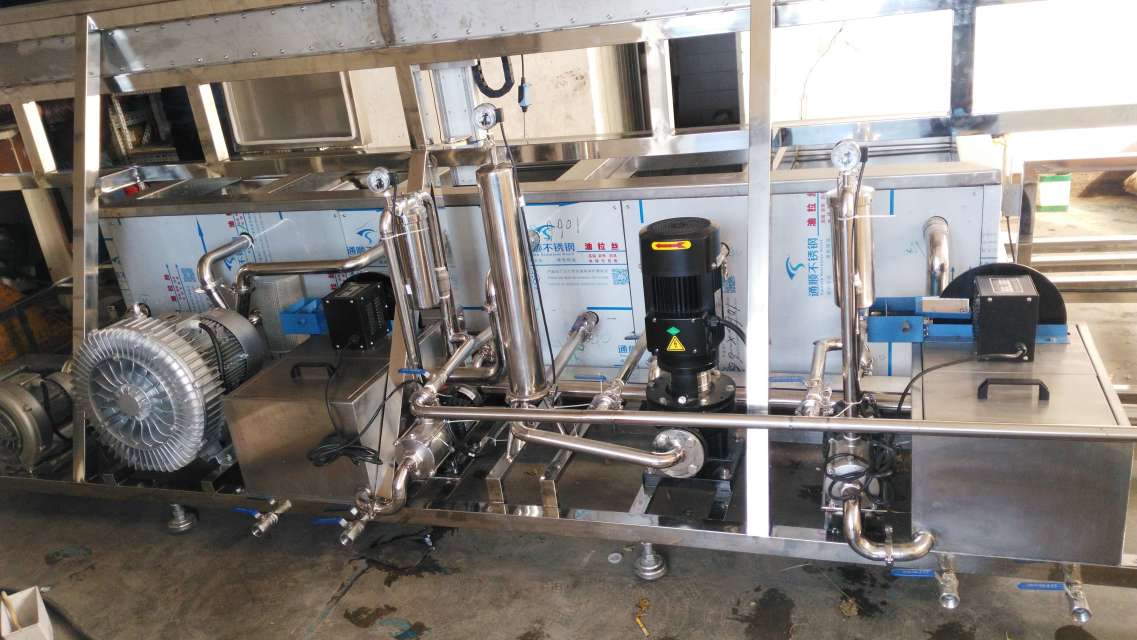

該設備是一臺敞開式半自動單臂式超聲波清洗及熱風烘干組成的一臺連續工作的超聲波清設備，由五個不銹鋼材質制作的超聲波除油清洗槽、液下噴淋漂洗、超聲波清洗、風刀風切、紅外加熱風循環烘干槽。首先由人工將需要清洗的工件放入料筐中用小車推到上料位置，機械手將工件放入超聲波槽中開啟超聲波系統對工件進行表面的落塵等附著物的清洗達到對工件表面的潔凈，完畢后再把超聲波清洗槽中的料筐提出放入到2槽中進行漂洗達到工件表面沒有污物的殘留，精洗完畢后把工件提出清洗槽依次類推，工件在熱風烘干之前先讓工作人員對工件進行壓縮空氣吹水完畢后再進入到烘干槽進行工件的烘干，完畢后機械手自動提出料筐完成清洗工作。

　　處理能力：清洗節拍初定為5-10 分鐘(節拍范圍0～9999秒可自由設定)

　　清洗槽凈尺寸：(L×W×H)600 mm×500 mm×450mm。槽子底部斜底焊接。

　　清洗槽超聲功率配備：3500W/槽，換能器采用兩側+底部布置，共分2組電源驅

　　動,換能器采用臺灣“先寧”壓電陶瓷換能器，1、3槽超聲波清洗槽采用

　　100W/28KHZ,換能器總數為72只。采用螺柱焊接工藝安裝換能器,保證換能器永

　　不脫落的同時延長了換能器的使用壽命.功率分配均勻合理.

設備清洗工藝表:
